| 生产企业 | 梁山通亚重工机械有限公司 |
| 产品型号 | WTY9409ZC | 产品名称 | 自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550×2700,2900,3100,3300 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 12850,12350,11850×2500,2475,2450,2425,2400,2375,2350,2300×600 |
| 总质量（kg） | 40000 | 整备质量（kg） | 7600,7300,7000 |
| 支撑装置型号 | SQ28,YHD28T,YX-D28T,FW28,SQ28,THD28T | 转向轴数量（个） | CommonTruckTrailer 不适用 |
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR |
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 |
| 侧面防护装置 | 有 | 后下部防护装置 | 有 |
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 |
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 |
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 |
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 |
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 |
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 |
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 |
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 |
| 机械连接装置型号 | SQKP50#,KZ10,LSYH-Z50-10 | “长车”标志牌 | 不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1300 |
| 半挂车前回转半径（mm） | 1751,1821,1894,1684,1561,1620,1969 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 |
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 |
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11700,11600,11200,11400,11100,11000,10800,10700,11500 |
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 |
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 |
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 |
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 |
| 特定运输介质 | 不适用 |
| 备注 | 卸货方式为:侧卸;选装前挡结构样式,选装侧面样式,选装包角样式及合页样式,选装吊开门与下开门结构,(下开门可选装3个,4个,5个合页数量,吊开门转轴可焊接在外面上侧或车厢里面上侧,吊开门开启方式可以打板式和锁杆式),每边开扇数可选5开扇,6开扇,3对开扇,立柱可选内插和外插及隐形锁杆样式,整车栏板可选装竖瓦楞,横瓦楞,方管平板,镀锌板,铝合金板,方管十字花样式,选装液压油箱安装位置.车长/牵引销到车辆最前端距离/轴距/后悬/前回转半经/牵引销中心至车辆最后端距离对应关系为: 13000/1200/6880+1310+1310/2300/1751/11800, 13000/1300/6780+1310+1310/2300/1821/11700, 13000/1400/6680+1310+1310/2300/1894/11600, 12500/1300/6680+1310+1310/1900/1821/11200, 12500/1100/6680+1310+1310/2100/1684/11400, 12000/900/6680+1310+1310/1800/1561/11100, 12000/1000/6680+1310+1310/1700/1620/11000. 12500/1300/6480+1310+1310/2100/1821/11200, 12000/1200/6380+1310+1310/1800/1751/10800. 12000/1300/6280+1310+1310/1800/1821/10700. 13000/1500/6280+1310+1310/2600/1969/11500. |

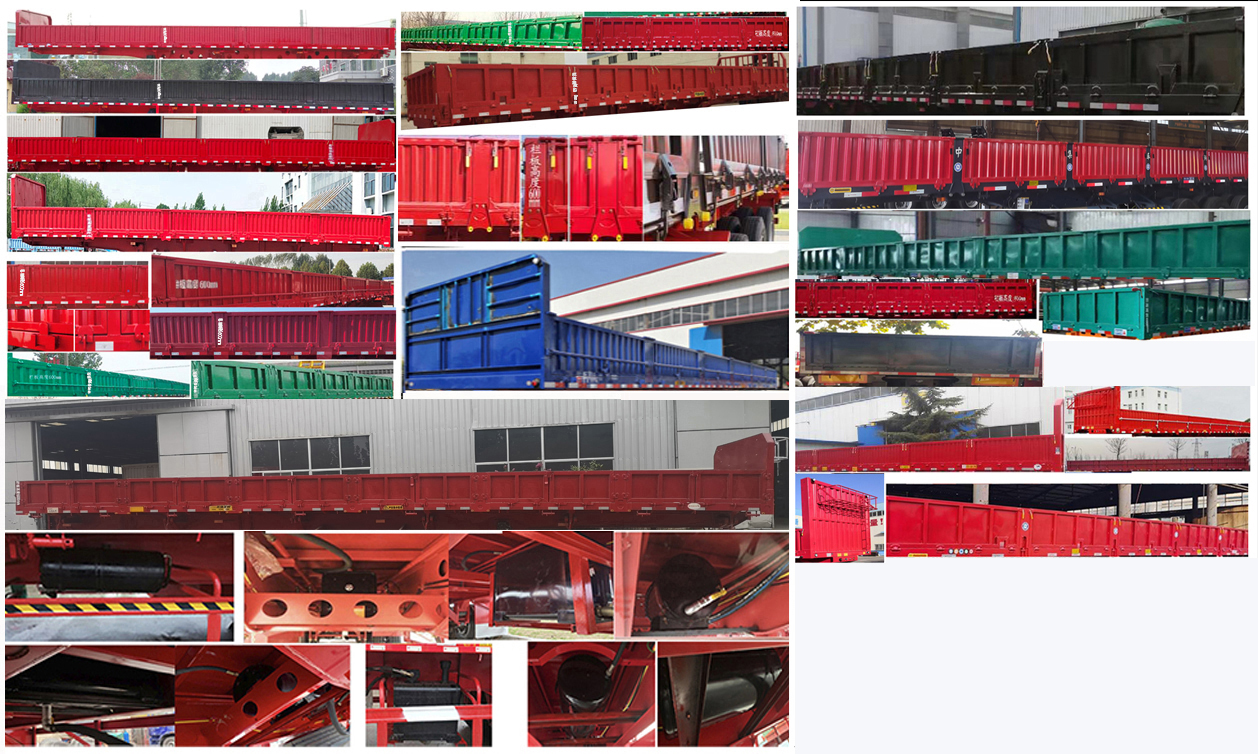

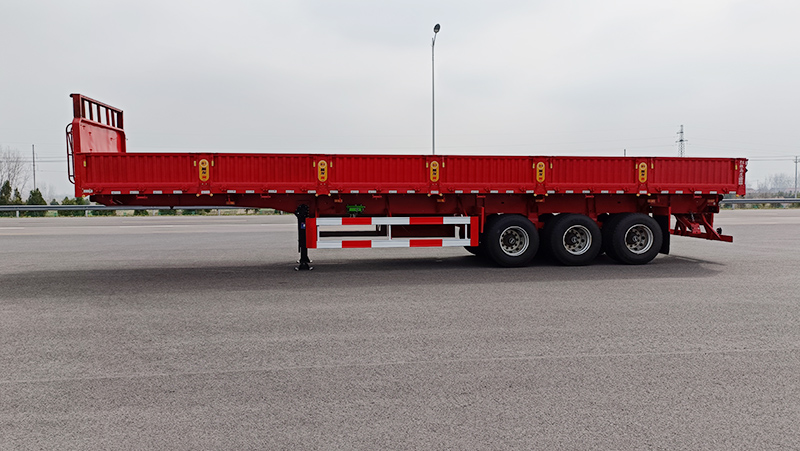

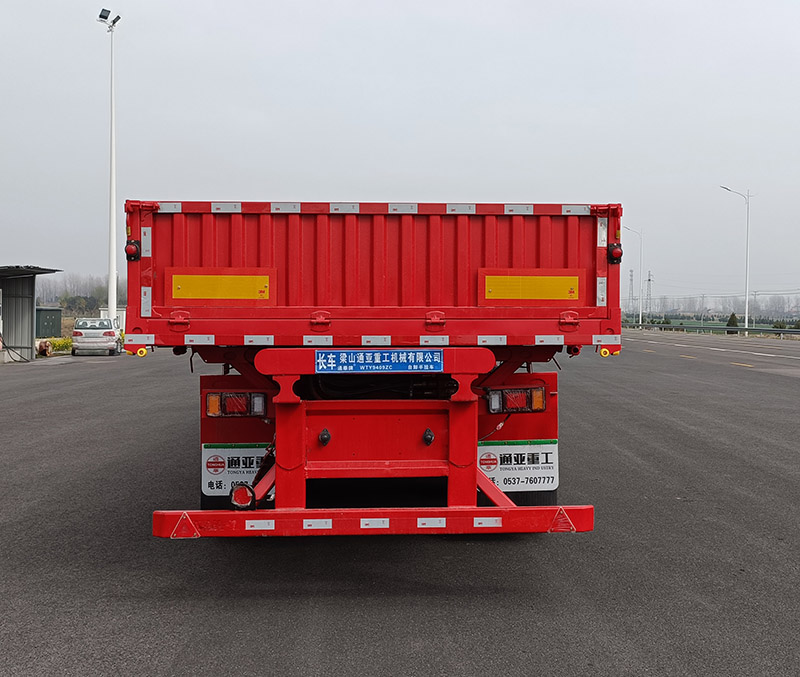

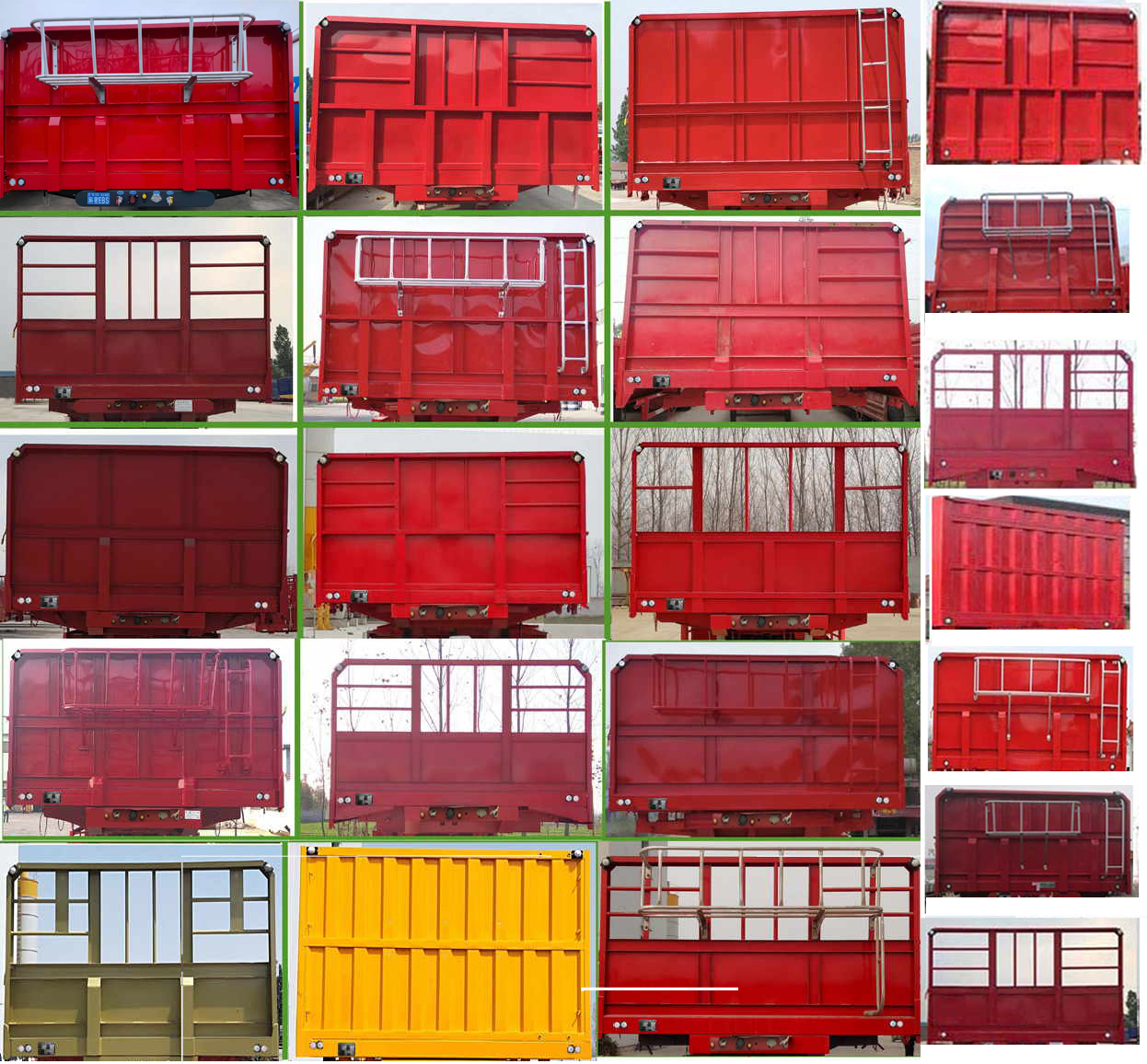

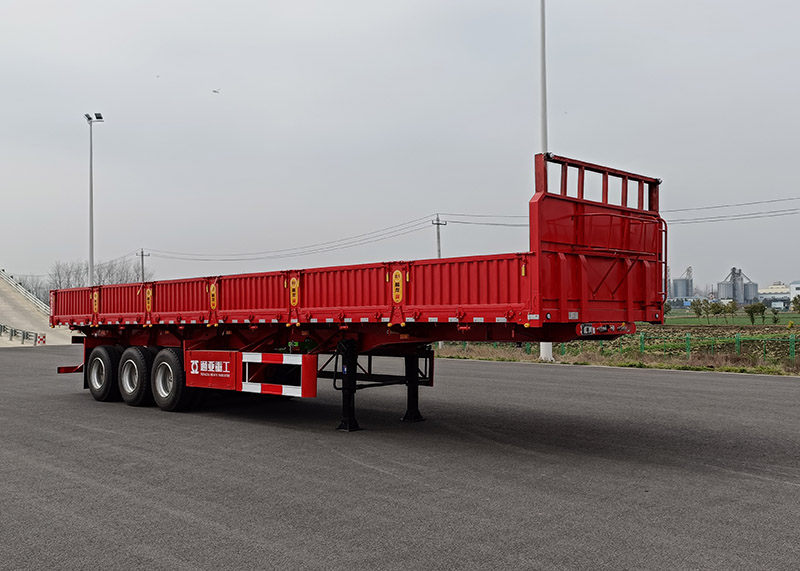

| 选装照片 |   |
