道路运输车辆达标车型配置、参数表(挂车)

达标车型编号 G043000535
CommonTruckTrailer
生产企业 梁山通亚重工机械有限公司
产品型号 WTY9400GFL35 产品名称 中密度粉粒物料运输半挂车
外廓尺寸(长×宽×高)(mm) 9250,9150,8950,8500,8400,8200×2550×4000 货厢栏板内尺寸(长×宽×高)(mm)或容积(m³)或搅动容量(m³) 35
总质量(kg) 40000 整备质量(kg) 7000,6600,6380
支撑装置型号 SQ28,YHD28T,YX-D28T,FW28,SQ28,THD28T 转向轴数量(个)不适用
轮胎规格 11.00R20 12PR,12R22.5 12PR
轮胎数量(个) 4/4/4 挂车设计最高车速(km/h) 89
侧面防护装置 后下部防护装置
载荷布置标识 不适用 车身反光标识
起重尾板警示标识 不适用 起重尾板机械锁紧装置 不适用
系固点数量 前墙(个) 不适用 尾部标志板数量 2
水平承载面(个) 不适用 温度监控装置 不适用
制动器型式(前/后) 鼓式/鼓式/鼓式 气压制动系统压缩空气干燥、油水分离装置
制动间隙自动调整装置 压力测试连接器数量(储气筒)(个) 2
制动器衬片更换报警装置 压力测试连接器数量(制动气室)(个) 6
电子制动系统(EBS)控制器型号 不适用 防抱制动装置(ABS)
机械连接装置型号 SQKP50#,KZ10,LSYH-Z50-10 “长车”标志牌 不适用
与半挂车匹配的半挂牵引车牵引座规格 50号 牵引销座板离地高度(mm) 1300
半挂车前回转半径(mm) 1857,1409,1931,1455,1807,1381,1737,1346 与半挂车匹配的半挂牵引车前回转半径(≥mm) 2120
半挂车间隙半径(mm) 2300 与半挂车匹配的半挂牵引车后回转半径(≤mm) 2200
制动响应时间C(s) 0.40 牵引销中心轴线到半挂车最后端水平距离(mm) 7900,7800,7870,7770,7670
牵引杆挂环中心孔直径(mm) 不适用 中置轴挂车前回转半径(mm) 不适用
与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离(mm) 不适用 牵引杆挂环中心离地高度(mm) 不适用
危险货物车辆类型 不适用 悬架型式 非独立式钢板弹簧
倾覆保护装置 不适用 后部防护装置 不适用
罐体尾部至后部防护装置间距(mm) 不适用 罐体尾部至后下部防护装置间距(mm) 不适用
特定运输介质 不适用
备注 选装车辆不加装机组,选装车辆前部加装电机系统,选装进气管样式,选择罐顶升降护栏,走台样式可变化,走台可为平台式或断开式,可选装多种材质制作,选装爬梯的安装个数和位置(爬梯可在前后部任意位置或侧面放置),选装后部结构,选装罐盖个数及位置,选装阀门位置及个数,选装灯具和后灯杠样式,罐体顶部封闭不可开启.选装托梁样式及位置分布;车长/前悬/轴距/后悬/前回转半径/牵引销中心至车辆最后端距离对应关系为: 9250/1350/4480+1310+1310/800/1857/7900, 8500/600/4480+1310+1310/800/1409/7900, 9250/1450/4380+1310+1310/800/1931/7800, 8500/700/4380+1310+1310/800/1455/7800, 9150/1280/4480+1310+1310/770/1807/7870, 8400/530/4480+1310+1310/770/1381/7870, 8950/1180/4380+1310+1310/770/1737/7770, 8200/430/4380+1310+1310/770/1346/7770. 8950/1280/4280+1310+1310/770/1807/7670, 8200/530/4280+1310+1310/770/1381/7670.

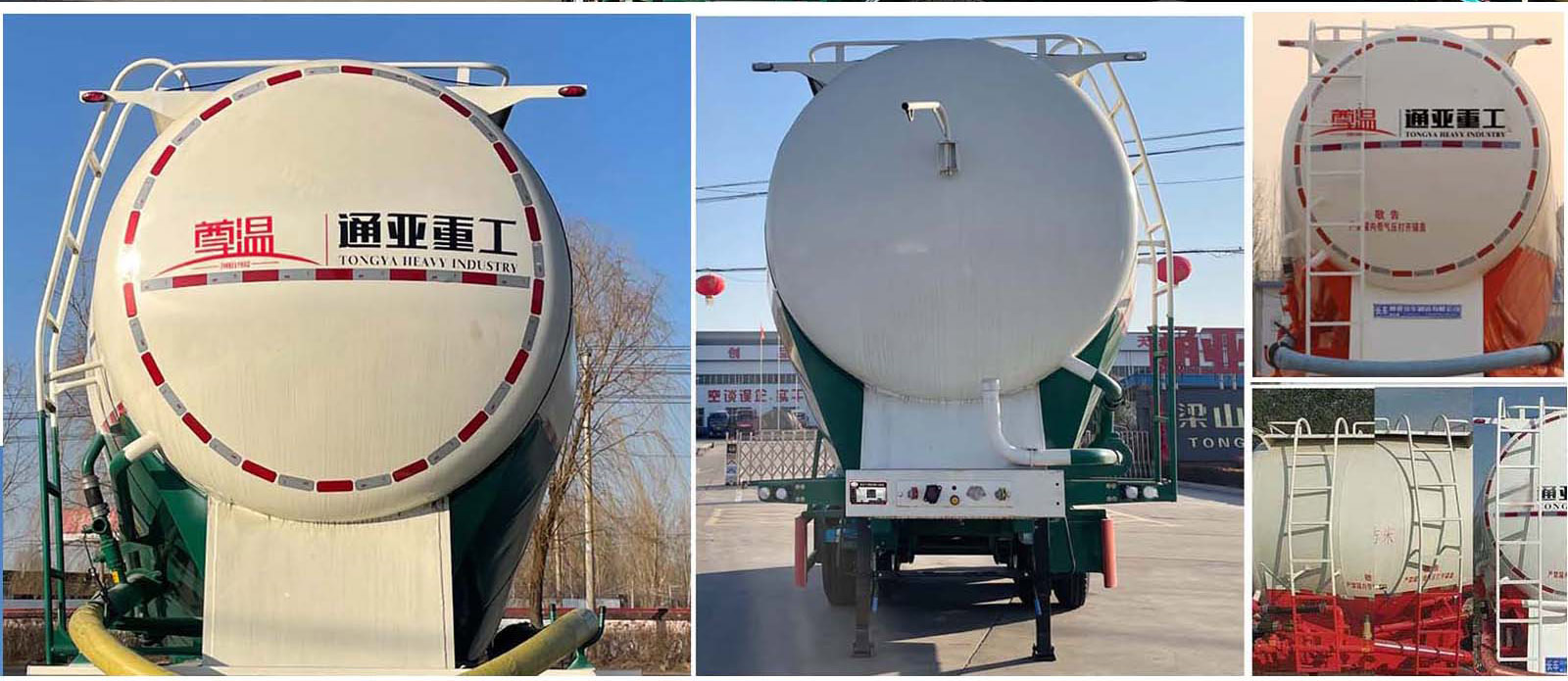

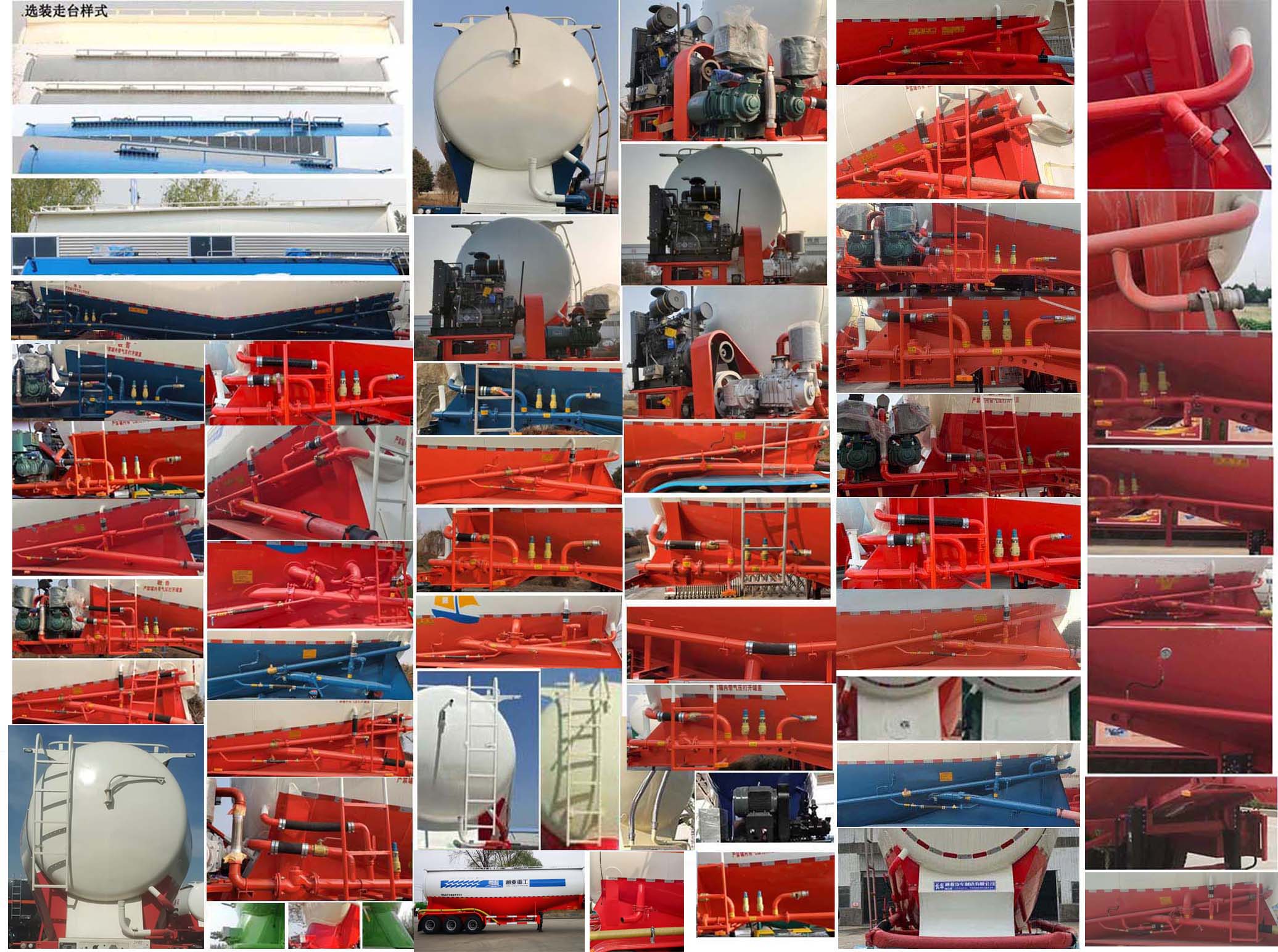

选装照片
