| 生产企业 | 山东腾运专用汽车制造有限公司 |
| 产品型号 | SDT9401ZH | 产品名称 | 自卸半挂车 |
| 外廓尺寸（长×宽×高）（mm） | 9700×2550,2500,2480×3400,3200,3000,2800 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³） | 6170×2460,2450,2420×600,550,500,400,350,305 |
| 总质量（kg） | 40000 | 整备质量（kg） | 7200,6800,6550 |
| 支撑装置型号 | SQ28,A300C,A400C,E100,A440,FW28,FW28,28T(XZ80000/35/25),华硕达28T,YX-D28T,YX-D20T,YHD28T | 转向轴数量（个） | CommonTruckTrailer 不适用 |
| 轮胎规格 | 295/60R22.5 14PR |
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 |
| 侧面防护装置 | 有 | 后下部防护装置 | 有 |
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 |
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 |
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 |
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 |
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 |
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 |
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 |
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 |
| 机械连接装置型号 | SQKP50#,KZ10,LSYH-Z50-10,KZ15,50型,KPB | “长车”标志牌 | 不适用 |
| 与半挂车匹配的半挂牵引车牵引座规格 | 50号 | 牵引销座板离地高度（mm） | 1250 |
| 半挂车前回转半径（mm） | 1336,1312,1303 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 |
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 |
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9300 |
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 |
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 |
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 |
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 |
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 |
| 特定运输介质 | 不适用 |
| 备注 | 1.该车自卸方式为后卸,选装后翻转座样式,选装号牌板样式,选装后门样式,选装侧面样式. 2. 整备质量与额定载质量对应关系为：7200/32800,6800/33200,6550/33450; 3.外长/前悬/轴距/后悬/牵引销至车辆最后端的距离尺寸关系mm:9700/400/5580+1310+1310/1100/9300;9700/400/5850+1310+1310/830/9300; 4.车宽/前悬/前回转半径对应关(mm):2550/400/1336;2500/400/1312;2480/400/1303; |

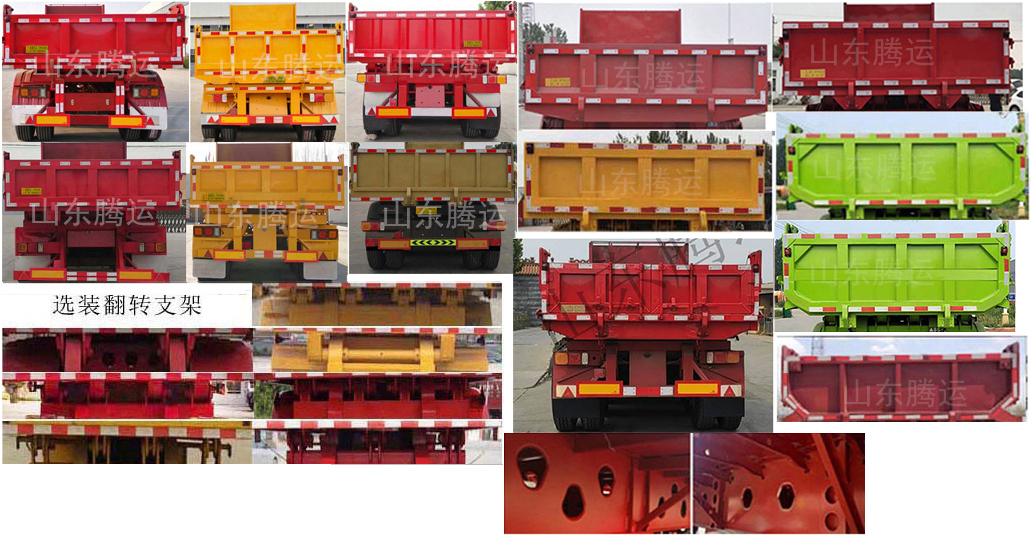

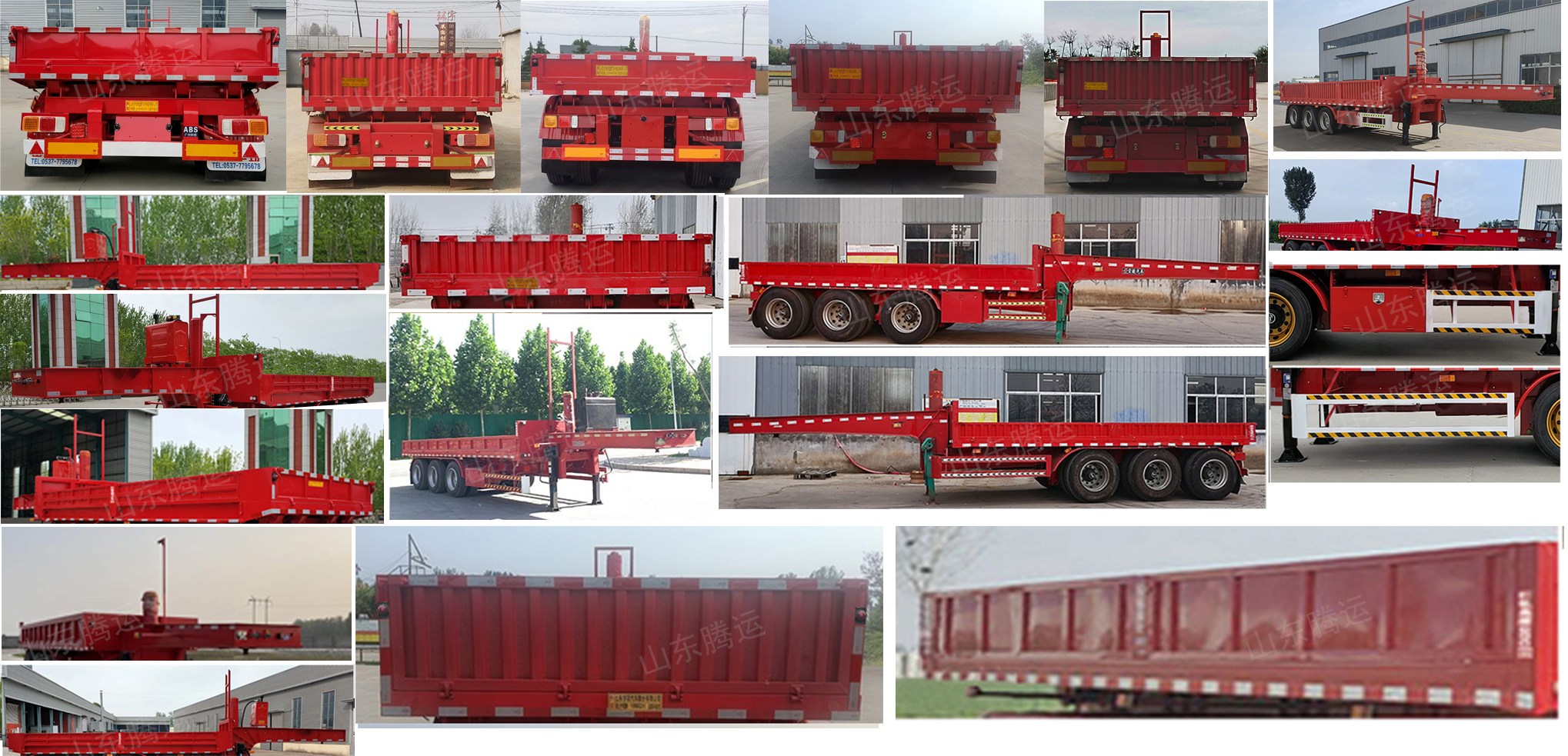

| 选装照片 |   |
